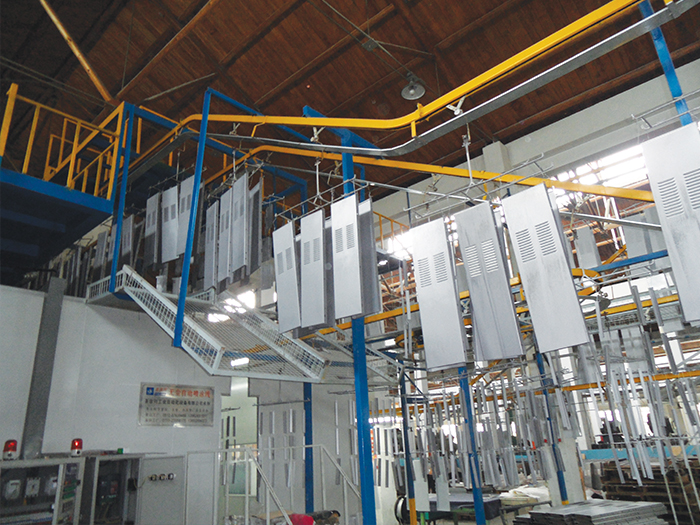

家電涂裝設備的設備是由電泳槽、攪拌裝置、涂料過濾裝置、溫度調節裝置、涂料管理裝置、直流電源裝置、電泳涂裝后的水洗裝置、超濾裝置、烘烤裝置、備用罐等組成。
電泳槽槽體的大小及形狀需根據工件大小、形狀和施工工藝確定。在保證一定的極間距離條件下,應盡可能設計小些。槽內裝有過濾裝置及溫度調節裝置,以保證漆液一定的溫度和除去循環漆液中的雜質和氣泡。攪拌裝置可使工作漆液保持均勻一致,多采用循環泵,漆液的循環一般每小時4~6次,當循環泵開動時,槽內漆液液面應均勻翻動。涂料管理裝置的作用在于補充調整涂料成分,控制槽液的PH值,用隔膜電極除去中和劑和用超濾裝置排除低分子量成分等。電泳電源的選擇,一般采用直流電源。整流設備可采用硅整流器或可控硅。電流的大小與涂料的性質、溫度、工作面積、通電方式等有關,一般為30~50A/m2。水洗裝置用于電泳涂裝前后工件的沖洗,一般用去離子水,但需加壓設備,常用的是一種帶螺旋體的淋洗噴嘴。烘烤裝置用來促進電泳涂料的干燥成膜,可采用電阻爐、感應電熱爐和紅外線烘烤設備。烘房設計要有預熱、加熱和后熱三段,應根據涂料的品種和工件的情況制訂。
